Fotovoltaica conectada a red

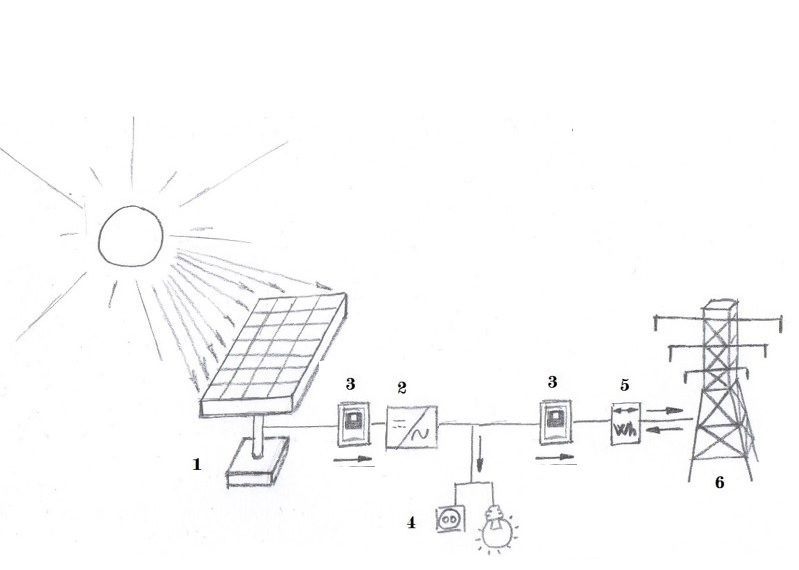

1. PANEL FOTOVOLTAICO 2. INVERSOR 3. PROTECCIONES 4. CARGAS ELECTRICAS 5. CONTADOR 6. RED ELECTRICA
Concepto:
En el panel fotovoltaico se produce la energía para introducirla en la red. En este caso la energía que no se consume, se vende. Si se consume más energía de la generada, se compra.
Las células de una placa solar fotovoltaica tienen silicio, y al impactar los fotones en ellas se liberan electrones que producen una corriente eléctrica.
El inversor se encarga de convertir esa corriente continua de la batería a corriente alterna como la que tenemos en los enchufes de casa.
Las protecciones se encargan de proteger el sistema ante sobre intensidades.
El contador bidireccional se encarga de contar la energía consumida o generada en la instalación quedando registrada la diferencia entre ellas.
